Scheda madre 286 - BAM-12-S2-286

Un 286 con pila bios esausta e con perdita di acido, un quarzo mancante e un processore assente. Funzionerà ?

Caratteristiche della scheda

AUVA COMPUTER, INC.

BABY 286 BAM/12-S2 Processor 80286
Processor Speed 12MHz
Chip Set Suntac
Max. Onboard DRAM 4MB
Cache None
BIOS Award/Phoenix
Dimensions 330mm x 220mm
I/O Options None
NPU Options 80287


					 CONNECTIONS

  Purpose                  Location    Purpose                   Location
  Reset switch               JP6       Speaker                    JP10
  Turbo switch               JP7       External battery           JP11
  Turbo LED                  JP8       Power LED & keylock        JP20

                        USER CONFIGURABLE SETTINGS

              Function                  Jumper/Switch        Position

  [+] Monitor type select color          | DSP1/1 | On
  [+] Monitor type select monochrome     | DSP1/1 | Off
  [+] EMS port address 0E8H              | DSP1/2 | On
  [+] EMS port address 098H              | DSP1/2 | Off
  [+] BIOS type select 27128             | DSP1/3 | On
  [+] BIOS type select 27256             | DSP1/3 | Off
  [+] Keyboard BIOS output select pin 23 | JP4    | Pins 2 & 3 closed
  [+] Keyboard BIOS output select pin 30 | JP4    | Pins 1 & 2 closed
  [+] Wait state select 0 wait state     | JP5    | Open
  [+] Wait state select 1-wait state     | JP5    | Closed
  [+] ROM speed control disabled         | JP9    | Pins 2 & 3 closed
  [+] ROM speed control enabled          | JP9    | Pins 1 & 2 closed
  [+] Battery type select internal       | JP12   | Pins 1 & 2 closed
  [+] Battery type select external       | JP12   | Pins 2 & 3 closed


                     DRAM MODE CONFIGURATION

  Mode     Total       Base           Extended        Expanded

    0      512KB       512KB            0KB             0KB
    1      640KB       640KB            0KB             0KB
    2      1MB         640KB           384KB            0KB
    3      1MB         640KB            0KB            384KB
    4      2MB         640KB           1408KB           0KB
    5      2MB         640KB            0KB            1408KB
    6      4MB         640KB           3456KB           0KB
    7      4MB         640KB            0KB            3456KB

                            DRAM CONFIGURATION

   Mode       Bank 0        Bank 1      Bank 2      Bank 3       Bank 4

     0    (18) 41256      NONE        NONE        NONE         NONE
     0    (2) 41256       NONE        NONE      (4) 44256      NONE
     1    (18) 41256   (18) 4164      NONE        NONE         NONE
     1    (2) 41256     (2) 4164     (4) 4464   (4) 44256      NONE
     2    (18) 41256   (18) 41256     NONE        NONE         NONE
     2    (2) 41256    (2) 41256      NONE      (4) 44256   (4) 44256
     3    (18) 41256   (18) 41256     NONE        NONE         NONE
     3    (2) 41256    (2) 41256      NONE      (4) 44256   (4) 44256
     4    (18) 411000     NONE        NONE        NONE         NONE
     5    (18) 411000     NONE        NONE        NONE         NONE
     6    (18) 411000  (18) 411000    NONE        NONE         NONE
     7    (18) 411000  (18) 411000    NONE        NONE         NONE


  Note: When there are 2 chips in Bank 0 or Bank 1, they are placed in
  BS1 and BS2 respectively.

       DRAM SWITCH CONFIGURATION

   Mode    DSP1/4    DSP1/5    DSP1/6

    0        On        On        On
    1        On        On       Off
    2        On        Off       On
    3        On        Off      Off
    4        Off       On        On
    5        Off       On       Off
    6        Off       Off       On
    7        Off       Off      Off

Come si presenta la scheda madre ?

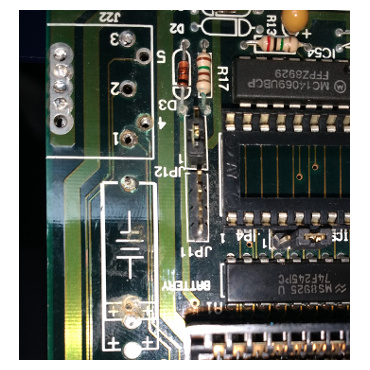

Il danno maggiore ovviamente per i computer di qest'epoca è dato dalla batteria tampone. La motherboard si accende ma non appare nulla sullo schermo, la tastiera lampeggia continuamente.

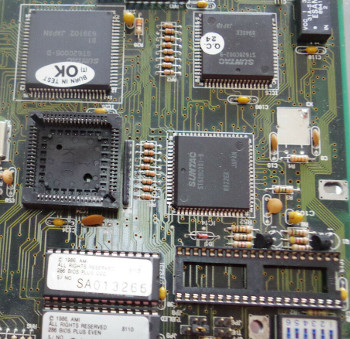

La scheda non presenta anche un quarzo e ovviamente come si vede in foto il processore è assente.

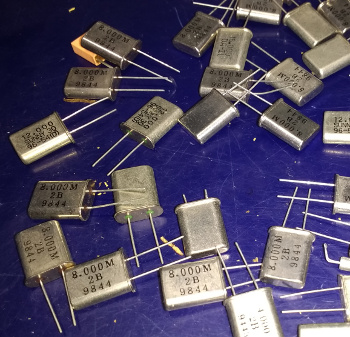

I quarzi fortunatamente non mi mancano e sono pure d'annata. non avendo al momento un processore a 12Mhz , installerò un quarzo a 16Mhz , tenterò cioè un upgrade. Non sempre funziona.











Andiamo ad osserare tutti i danni anche aiutandoci con una piccola webcam che fa da microscopio, in questo modo vedremo come intervenire. Notiamo subito delle piste corrose vicino ed sotto il connettre della tastiera. In questo caso dovrò dissaldare il connettore per capire il danno.

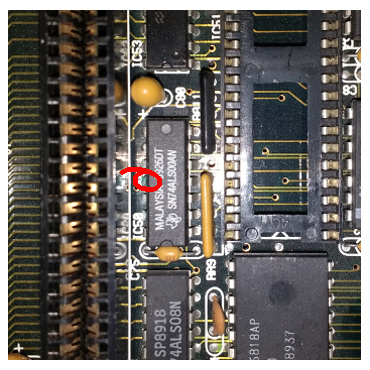

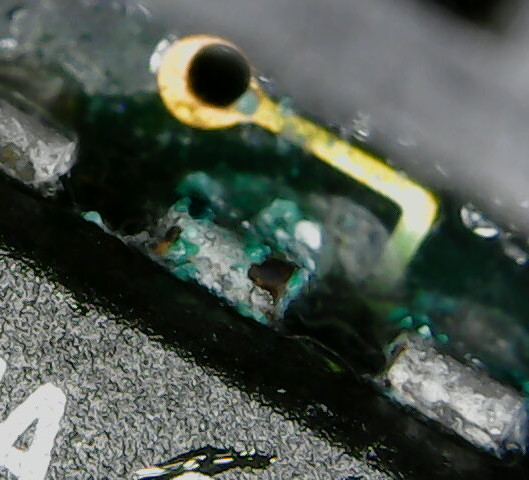

Il punto nascosco sotto un chip che mi farà impazzire un 'ora

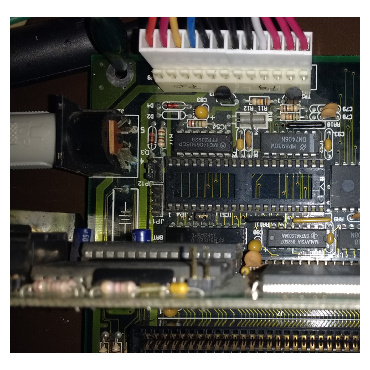

Le piste corrose sotto il connettore
Praticamente un corto, un'accensione si e due no...

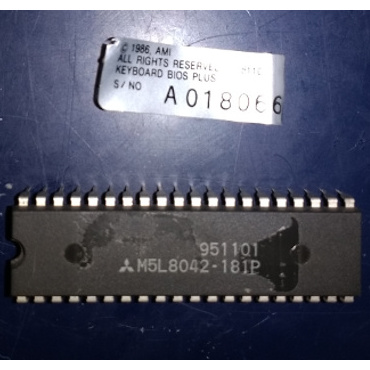

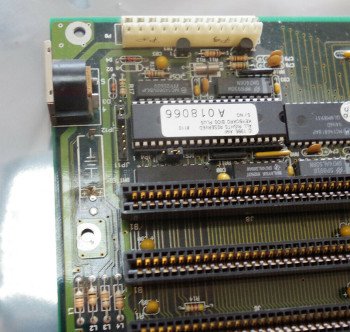

Il chip della tastiera che sembra dare problemi , ma non sarà così

Primo step , Pulizia e rimozione ossidazioni

La scheda è gia stata pulita ma non in profondità. Qualsiasi leggera corrosione puo provocare un corto e di solito si localizza intorno all'area della batteria.L'ossidazione può essere rimossa con alcol metilato. Se la corrosione è più grave, utilizzare una soluzione di bicarbonato di sodio / acqua distillata per strofinare l'area interessata, sempre utilizzando uno spazzolino da denti. Anche l'aceto bianco funziona abbastanza bene in quanto neutralizza la perdita di liquido dalle batterie ed elimina le ossidazioni.
In questo caso pur avendo effettuato due trattamenti la scheda continua ad avere problemi.









Secondo step , Riparazione piste danneggiare

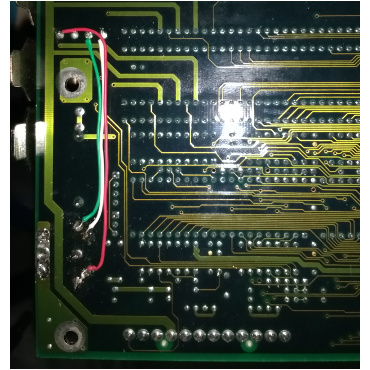

In questo caso le piste sono letteralmente corrose e vanno sostituite con dei fili, meglio se colorati onde evitare errori.







Terzo step , il debug

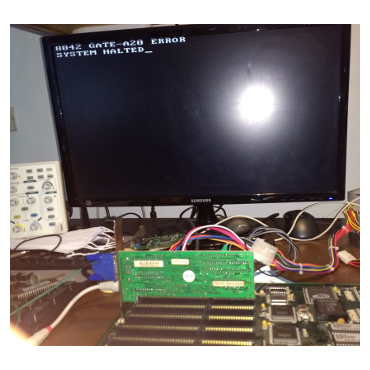

La motherboard con le piste sistemate , il quazo installato, si accende ma non funziona la tastiera, al riavvio non parte la tastiera lampeggia e ci sono beep continui. Altra cosa strana se si leva la tastiera non parte. Riamane in questa situazione per un poco e alla fine concludo che sia bruciatro il chip che gestisce la tastiera. Il quale è praticamente introvabile essendo praticamente un microprocessore con un suo codice. Alla fine motando e smontando il chip della tastiera e soprattutto grattando con una punta sottile gli ultimi residui di ossido nascosti al di sotto di un 74LS00 che con 3 lavaggi non erano spariti la motherboard riparte e funziona pure a 16Mhz.

       Il risultato finale !!.
